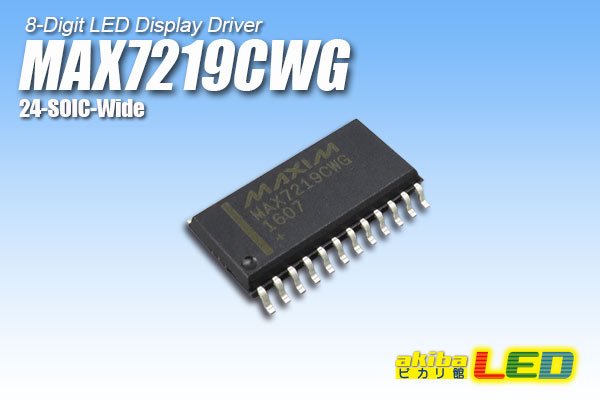

LEDディスプレイドライバー MAX7219CWG [5261]
LEDディスプレイドライバー MAX7219CWG
[5261]
販売価格: 670円(税込)
在庫あり
商品詳細
LEDディスプレイドライバー MAX7219CWG ドットマトリクスLEDや市販の7セグメントLEDを マイコンから手軽に点灯制御できるドライバICです。 基準抵抗による定電流制御やダイナミック点灯など LEDの多重点灯に必要な機能はひととおり搭載しており、 3線のシリアルインタフェースでコマンドを送るだけで 各LEDの発光状態を自動でコントロールしてくれます。 複数のICによるカスケード接続にも対応していますので、 いくつも連結して自由に拡張することができます。 オリジナルの小型サインボードやLEDバッジなど、 コンパクトな電子アクセサリーの自作に最適です。 ■製品仕様 入力電圧 ： DC4-6V パッケージ： 24ピンSOP 走査レート： 500Hz(typ.)、1300Hz(max.) おもな機能： LED8セグメント×8桁の制御 7SEG＋DPのBCDデコード 基準抵抗による電流設定 コマンドによる輝度設定 シリアルデータの多段接続 ※ドットマトリクスLEDにご使用いただく場合は、 行(ROW)のピンをアノード(SEGMENT)に接続して 列(COL)のピンをカソード(DIGIT)に接続してください。 ※本品は24ピンSOPパッケージです。 DIP版が必要であれば「MAX7219CNG」をお買い求めください。 MAX7219データシート (メーカーサイト) Arduinoチュートリアル 中国製 ■ご注意 ※本製品は集積回路です。静電気や湿気、電源のショート等には特にご注意ください。 ※本製品の導入サポート等は行っておりません。 ※本製品の基板実装や接続作業は、電源を通電したまま行わないでください。 ※当社製品以外のドットマトリクスLED等接続された場合には保証の対象外となります。 ※本製品の分解・改造・修理や取り付け後は保証の対象外となります。 ※いかなる場合にも、本体代金以上の保証はいたしません。 上記ご了承の上お買い求め下さい。 |
