車両ダウンライトの設置方法

1.今回はイルミスタの代車で使用している
　HIZETにダウンライトを取り付けします。

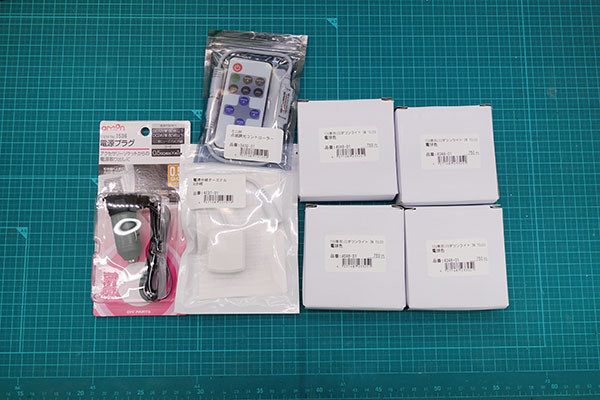

2.使用する物はこちらになります。

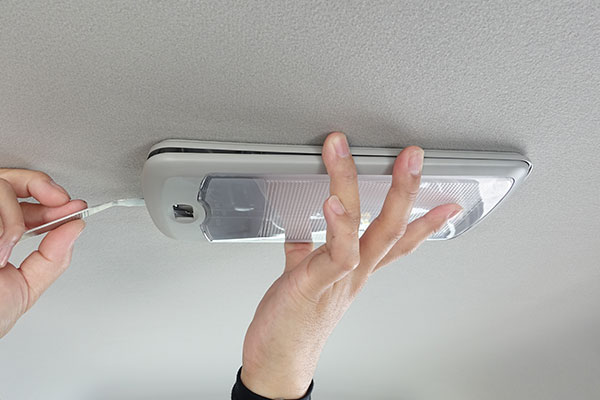

3.まず天井に付いている
　純正のルームランプを取り外します。

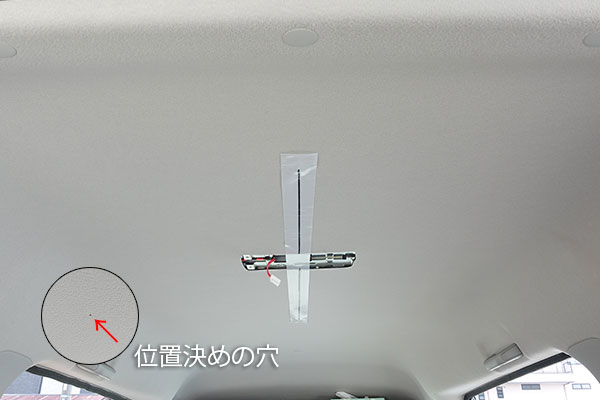

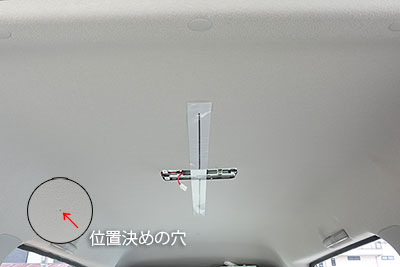

4.センターを出し目打ちで印を付けておきます。
　解りやすく養生テープを使用しています。

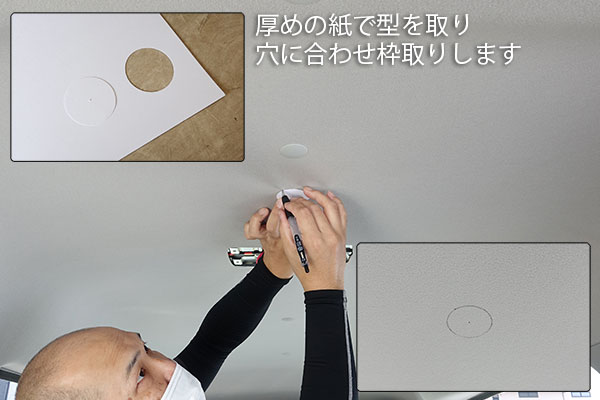

5.厚紙で穴開けサイズの型を作り、
　先ほど付けた目印に合わせ枠取りをします。

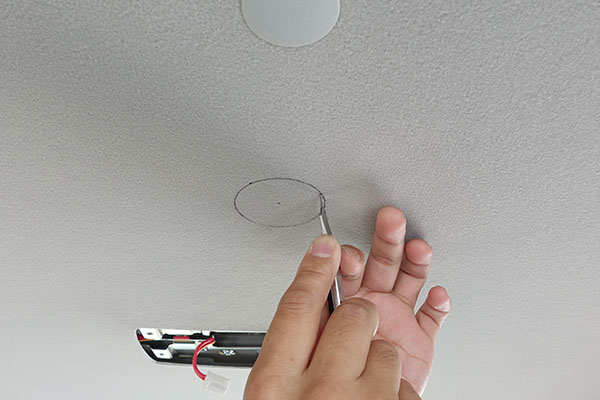

6.型取りした枠をカッターで切り抜きます。
　スペースが無い車種もあるので、
　事前に確認が必要です。

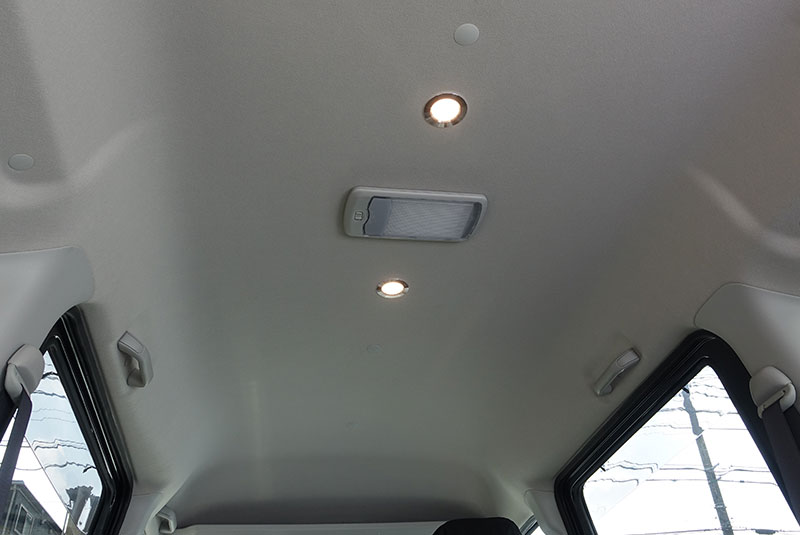

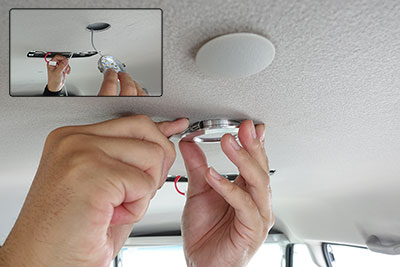

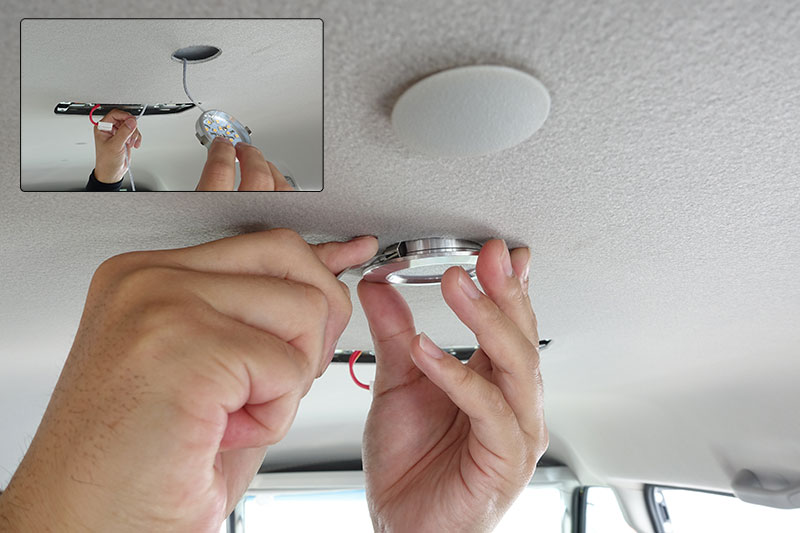

7.開けた穴にダウンライトの片側をはめ込み、
　スライドする様にもう片側もはめ込みます。
　配線は最初に外したルームランプ箇所から、
　一度出しておくと作業し易いです。

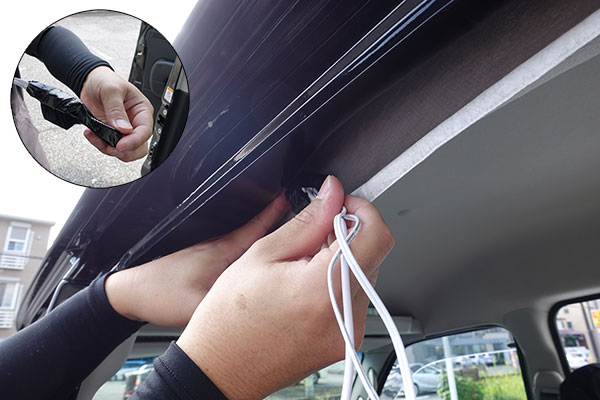

8.設置したダウンライトの配線を
　助手席側から天井を通し、

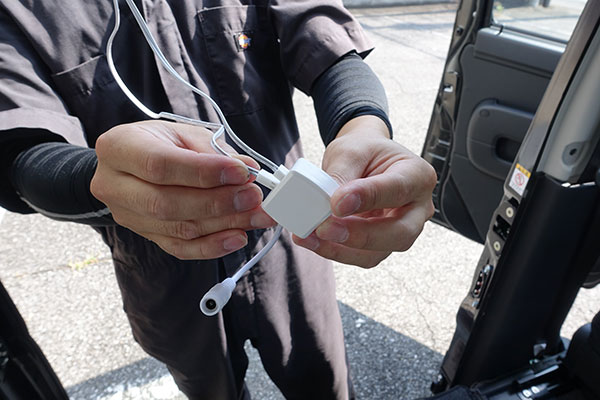

　下ろした所で分岐ターミナルに取り付け、
　DC延長コードを取り付けておきます。

9.配線が抜けない様にビニルテープで固定し、
　天井裏のスペースに隠し込みます。

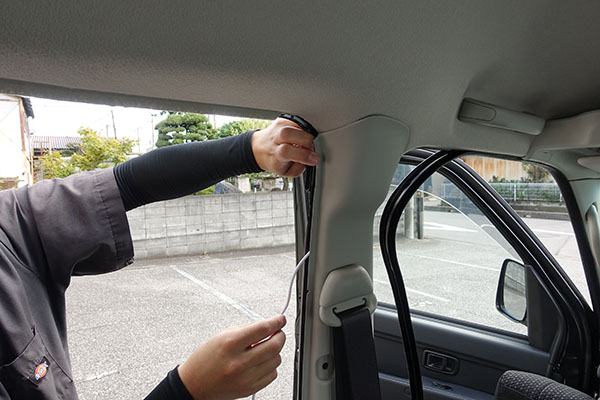

10.延長コードをピラー内を這わせ、
　助手席下まで伸ばします。

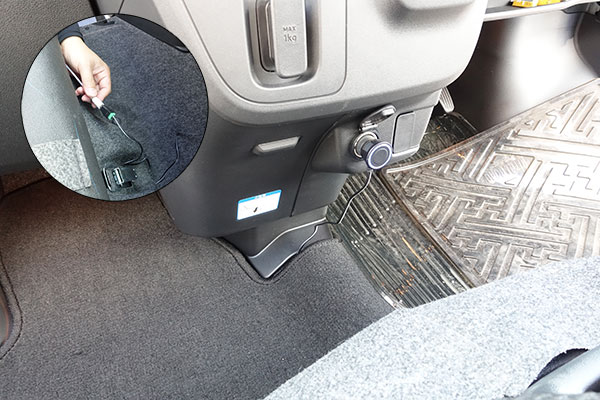

11.シガーソケットの配線に
　DCプラグコネクタを取付け、
　延長コードと接続すれば完成です。

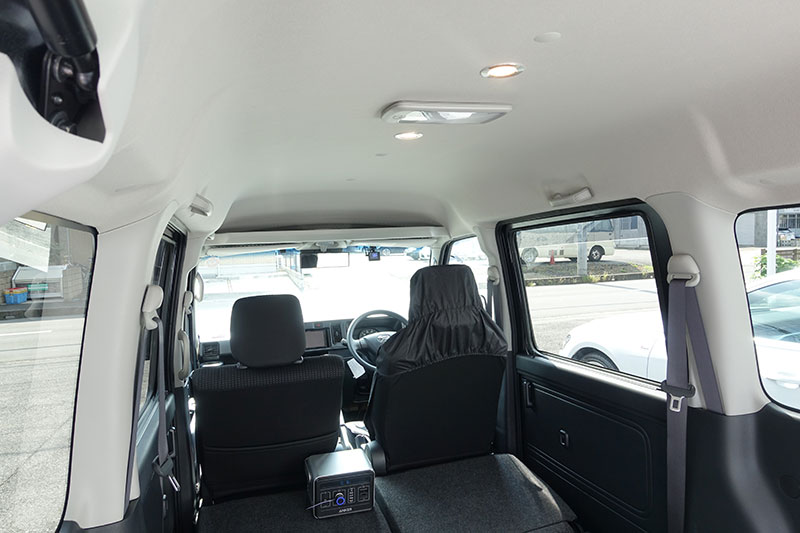

12.ポータブル電源などでも利用可能です。
　スイッチ付きのシガープラグや
　配線をアクセサリー電源等に接続しても
　使い勝手が良いと思います。
　割と簡単に出来るので是非お試しください。
