電源アダプターの選び方



テープLEDをカットしたり、複数の接続でご利用の際は下記をご参考下さい

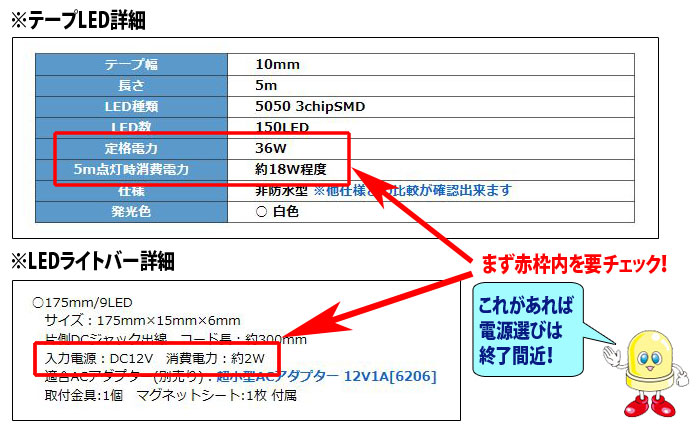

　　① 商品ページにて、接続する物の定格電力(消費電力)をご確認ください。
　　② 商品詳細の数値を計算式に当てはめ、最適なアダプタをお選びください。
　　　　ACアダプタの出力が足りない場合や定格ギリギリで連続使用した場合、アダプタが破損する恐れがあります。

　　計算式はこちらとなります

W (電力)　=　V(電圧) × A(電流)　　　　　　　　　W=ワット
A (電流)　=　W(電力) ÷ V(電圧)　　　　　　　　　A=アンペア
V (電圧)　=　W(電力) ÷ A(電流)　　　　　　　　　V=ボルト




5mのテープLEDなどを点灯させる場合、
5mの状態では内部の抵抗が大きく電力が下がっていますが、
5mを1m毎にカットして並列に繋ぐ場合などには抵抗が少なくなり消費電力が上がります。

例： 5050テープLED 60LED/m 非防水 白色 5mを1本点灯させる場合

DC12V　実測値33Wとなりますので、

33(W)÷12(V)＝2.75(A)　となり5mの場合5Aの電源で点灯出来ますが、

1mを5本を分岐コードなどで並列点灯させる場合、

DC12V　実測値約12.72W/本となりますので、

12.72(W)÷12(V)＝1.06(A)×5本で5.3A　となり5Aの電源で点灯する事が出来ません。

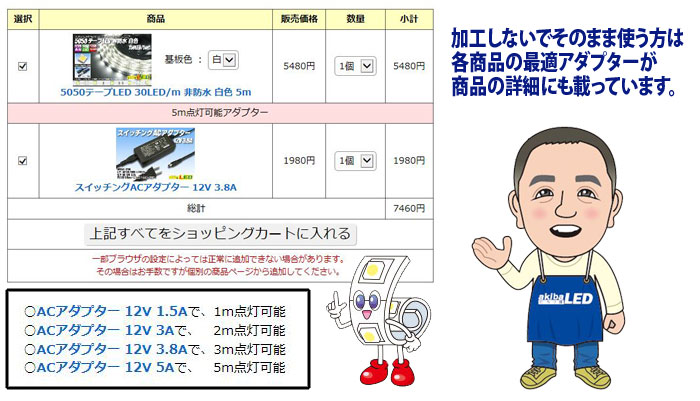

数値が出たら電源を選びましょう
ACアダプタ一覧
  5V 12V 24V
1A / 12V1A 24V1A
1.5A / 12V1.5A /
1.9A / / 24V1.9A
2A 5V2A 12V2A /
2.5A 5V2.5A / /
3A / 12V3A /
3.8A / 12V3.8A /
4A 5V4A / /
5A / 12V5A /

　　　　　　　　　　　　プラグ形状：DC標準 5.5mm×2.1mm センタープラス

　ACアダプタとは？
　家電製品のほとんどは直流電流(DC)で動いていますが、家庭のコンセントの電気は交流(AC)です。
　交流を直流に換える電源装置がACアダプタです。
　現在、小型・軽量化が容易な「スイッチングタイプ」が主流となっています。

　※ACアダプターは短絡(ショート)やアダプターの出力値より大きな電力を流そうとすると
　　内部の保護回路が働き出力電源がOFFになりその後復帰することはありません。。

　　カットや多数の分岐をする場合には充分注意しましょう！



ACアダプターでは容量の足りない場合

○施工業者様等プロの方は下記の様な容量の大きいスイッチング電源を使用する事が多いです。
　AC100Vを扱いますのでご不安な方は専門業者様へ取付をご依頼下さい。


スイッチング電源
  5V 電源 12V 電源 24V 電源
30W / コーセルPBA30F-12-N
コーセルSPLFA30F-12 		/
50W コーセル PBA50F-5-N コーセルPBA50F-12-N
コーセルSPLFA50F-12 		/
60W / TDK-Lambda ELV60-12-5R0 TDK-Lambda ELV60-24-2R5
75W / コーセルPBA75F-12-N
コーセルSPLFA75F-12 		/
90W / TDK-Lambda ELV90-12-7R5 TDK-Lambda ELV90-24-3R8
100W コーセル PBA100F-5-N
MEAN WELL LRS100-5		 コーセルPJA100F-12
コーセルPBA100F-12-N
コーセルSPLFA100F-12

MEAN WELL LRS100-12		 MEAN WELL LRS100-24
150W / コーセルPJA150F-12
コーセルPBA150F-12-N
コーセルSPLFA150F-12

MEAN WELL LRS150-12
MEAN WELL HLG-150H-12 		MEAN WELL LRS150-24
MEAN WELL HLG-150H-24
200W MEAN WELL LRS200-5 MEAN WELL LRS200-12 MEAN WELL LRS200-24
350W MEAN WELL LRS350-5 MEAN WELL LRS350-12 MEAN WELL LRS350-24

※スイッチング電源をご利用の際には必要に応じてプラグ付き電源コード VFF0.75mm2[6224]が必要になります。
　電源に取付る場合コンセントに挿していない状態で接続して下さい。
